Как подобрать блок питания к материнской плате

В нашем обзоре рассмотрим, как подобрать правильный блок питания к вашей материнской плате. Есть определенные части компьютера, на которых определенно не стоит экономить. Плохой источник питания может буквально вывести из строя весь ваш компьютер. Даже лучшие производители иногда выходят из строя; поэтому обязательно изучите репутацию именно той модели, которую вы планируете купить.

Важно выбрать такой источник питания, который является эффективным, соответствует вашему корпусу (форм-фактору), вырабатывает достаточную мощность для текущих и будущих потребностей вашего компьютера и имеет достаточное количество правильных разъемов для типа системы, которую вы строите. Давайте рассмотрим все эти факторы.

КПД источника питания

Проще говоря, эффективность источника питания означает, какой процент входной мощности преобразуется в выходную мощность, а не в тепло. Чтобы определить эффективность, просто разделите выходную мощность на входную. Например, если блок питания потребляет 600 Вт на входной стороне для выработки 500 Вт на выходной стороне, этот блок питания имеет КПД 83,3% (500 ÷ 600).

Мощность — это напряжение, умноженное на силу тока. Поскольку входное напряжение является постоянным, составляющая мощности, которая изменяется с нагрузкой, — это сила тока или «ток». Поскольку различные металлургические и электрические факторы, влияющие на эффективность, зависят от тока, источники питания обычно имеют разную эффективность при разных нагрузках. Так как же определить, насколько эффективен блок питания в целом?

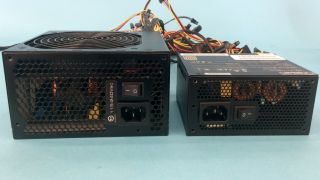

An ATX and SFX power supply side-by-side

Стандарт 80 PLUS упрощает рейтинги эффективности источников питания, рассматривая их эффективность при 20%, 50% и 100% от номинальной нагрузки. Источники питания, сертифицированные как минимум на 80% с эффективностью на всех трех уровнях, могут маркировать и продавать их как соответствующие 80 PLUS.

Компаниям, которые удостоверяют, что их блоки питания соответствуют дополнительным стандартам эффективности при уровнях нагрузки 20, 50 и 100 процентов от номинальных нагрузок, дополнительно разрешается маркировать и продавать их с «металлическими» рейтингами от бронзового до платинового.

Существуют разные стандарты для разных типов блоков питания. Для производителей компьютеров в США и других странах, которые используют 110–120 В переменного тока в качестве стандарта питания для дома, нас интересует соответствие источника питания внутреннему стандарту без резервирования 115 В. Вот основные требования к эффективности для этого стандарта при 20 процентах, 50 процентах и ​​100 процентах номинальной нагрузки на дату этой редакции:

  • 80 ПЛЮС: (80%, 80%, 80%)
  • Бронза: (82%, 85%, 82%)
  • Серебро: (85%, 88%, 85%)
  • Золото: (87%, 90%, 87%)
  • Платина: (90%, 92%, 89%)
  • Титан: (92%, 94%, 90%)

Для рейтинга «Титан» дополнительно требуется, чтобы блок питания имел КПД не менее 90% при 10-процентной нагрузке.



How To Pick A Power Supply

Выбор эффективного источника питания сэкономит вам деньги на электричестве и уменьшит общее количество тепла, производимого вашим компьютером. Это также приблизительный показатель качества: это сложнее и требует более качественных материалов для производства высокоэффективного источника питания, чем низкоэффективного.

Форм фактор

Есть много различных форм-факторов блоков питания. Самым распространенным среди сборщиков компьютеров своими руками является ATX. Если вы войдете в магазин компьютерных запчастей и скажете, что вам нужен блок питания, не указав форм-фактор, они подумают, что вам нужен блок питания ATX.

К другим довольно распространенным форм-факторам относятся:

  • ATX12V. Эта конструкция Intel исключает направляющие 3,5 В и 5 В, оставляя только 12 В. Он разработан для повышения энергоэффективности.
  • Micro-ATX. Электрически идентичен ATX, но меньше.
  • EPS12V. Используется в основном на серверах и имеет дополнительный 8-контактный разъем.
  • WTX12V. Блок питания только на 12 В для рабочих станций.
  • FlexATX. Один из наиболее популярных источников питания меньшего форм-фактора. Более длинный и уже стандартный ATX.
  • Множество источников питания с малым форм-фактором, включая SFX12V (малый форм-фактор 12 В), CFX12V (компактный форм-фактор 12 В), TFX12V (тонкий форм-фактор 12 В) и многие другие.

Убедитесь, что выбранная модель подойдет

Один из распространенных конфликтов заключается в том, что блок питания слишком длинный и не помещается за верхними отсеками корпуса. В других случаях источник питания может мешать вентилятору процессора.

При таком большом количестве корпусов разных стилей и большом количестве отклонений от стандартов ATX все, нужно тщательно проверять размеры всех деталей, которые вы планируете использовать, чтобы убедиться, что все они физически подходят.

Активный PFC

С точки зрения производителя компьютеров, блоки питания с активной коррекцией коэффициента мощности (Active PFC) обеспечивают более чистое и стабильное питание вашей системы, несмотря на обычные колебания напряжения в электросети. Они также несколько снижают и стабилизируют общее энергопотребление со стороны электросети (но, как правило, не уменьшают ваш счет за электроэнергию, потому что вы по-прежнему будете использовать то же количество мощности в настенной розетке).

Почти все источники питания высокого класса теперь имеют схему активной коррекции коэффициента мощности; так что нет необходимости рассматривать это как решающий фактор при выборе блока питания. Если вы смотрите на современные высококачественные блоки питания, они почти наверняка будут иметь активную коррекцию коэффициента мощности.

Насколько мощный вам нужен источник питания?

Одной из наиболее важных частей проектирования и сборки вашего собственного компьютера будет выполнение некоторых математических расчетов для расчета мощности источника питания, который вам понадобится.

Чтобы выяснить, какой мощности блок питания потребуется вашему компьютеру, вам необходимо сложить номинальную максимальную потребляемую мощность каждого компонента, как указано в их спецификациях или технических данных, и добавить большой запас. Вы можете упростить этот шаг, записав информацию о потребляемой мощности, пока вы планируете сборку своего компьютера и просматриваете детали.

Три причины, по которым нам нужен запас:

  • Поскольку компоненты (особенно процессоры и графические карты) нередко потребляют больше энергии, чем указано в спецификациях.
  • Чтобы предоставить место для будущего расширения. Вы не захотите заменять блок питания, если решите когда-нибудь добавить жесткий диск.
  • Блок питания не должен постоянно выдавать максимальную мощность. Электрические компоненты сгорают быстрее, когда они постоянно работают изо всех сил.

Например, если общая потребляемая мощность составляет 400 Вт, математика будет такой:

400 + (400 x 0,25) = 500 Вт

Если вы планируете обновление (или, по крайней мере, хотите иметь эту опцию), стоит добавить 50 процентов для запаса:

400 + (400 x 0,5) = 600 Вт

Наконец, стоит добавить еще 100 Вт, если бы планируете разгон.

Кабели питания, разъемы и кабельная разводка

Компоненты компьютера используют различные разъемы. Вам понадобятся разъемы питания типа SATA для дисков, разъем ATX для материнской платы, возможно, 8-контактный разъем или два для процессора и видеокарты, PCIe, Molex, и, возможно, другие в зависимости от сборки вашего компьютера. Вам также необходимо решить, хотите ли вы использовать немодульный, полумодульный или полностью модульный источник питания.

Немодульные модели

Когда-то все блоки питания поставлялись со всеми кабелями, которые вам могли понадобиться. В настоящее время такие модели называются немодульными. Немодульные блоки питания удобны тем, что вряд ли у вас не будет необходимого кабеля. Кроме того, они обычно недорогие.

С другой стороны, при использовании такой модели вам придется связать гораздо больше неиспользуемых кабелей, чтобы они не блокировали воздушный поток внутри корпуса.

Полностью модульные модели

На противоположном конце спектра находятся полностью модульные блоки питания. Они практически не имеют ничего прикрепленного. У них есть выходы, к которым вы подключаете только нужные кабели. Производители обычно включают набор наиболее распространенных кабелей, необходимых для сборки «типичного» ПК. Возможно, вам придется купить дополнительные кабели.

Полумодульные модели

Между двумя крайностями мы находим полумодульные блоки питания. Как и полностью модульные блоки питания, они обычно включают в себя разумный набор кабелей для типичной сборки. Полумодульные  модели — хороший выбор для большинства сборщиков, потому что вам всегда понадобится основное соединение ATX. Но разница между полностью модульной и полумодульной модулями заключается буквально в одном кабеле для подключения.

В заключение стоит сказать, что блок питания — не место для выгодных покупок. Сделайте одолжение себе и своему компьютеру, купив высококачественный блок питания для вашей системы и защиты от повреждений.
